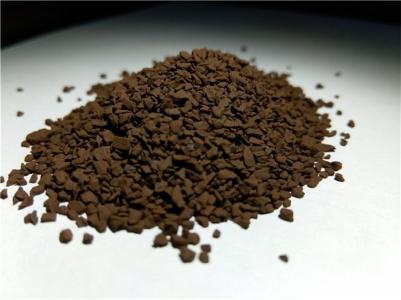

在锰砂滤料的制造工艺过程中，有一个筛分的环节，在实际生产中由于操作人员未定期检查、清洗滤网等不当操作，造成滤网破损严重，进而导致锰砂滤料成品颗粒不均。对此，我们要对通过筛网的锰砂滤料半成品进一步的试验筛分。其步骤如下：
称取干燥的锰砂滤料样品100g，置于一组试验筛(按筛孔由大至小的顺序从上到下套在一起)的上一只筛上，底盘放在下部。然后盖上顶盖。在行程
140mm、频率150次/min的振荡机上振荡20min，以每分钟内通过筛的样品质量小于样品的总质量的0.1%作为筛分终点。然后称出每只筛上截留
的锰砂滤料质量，按表A1填写和计算所得结果，并以表A1中筛的孔径为横坐标，以通过该筛孔锰砂滤料样品的百分数为纵坐标绘制筛分曲线。根据筛分曲线评定
天然锰砂滤料的粒径是否符合要求，或确定锰砂滤料的有效粒径和不均匀系数。
液面覆盖球的原料是聚丙烯，经过收缩就成圆形塑料的填料，液面覆盖球有稳定的重心的，其每个边都会重叠的，且覆盖的效果也是非常好的。
表中：m——天然锰砂滤料样品的总质量，g。
m8=m7+m6
m9=m8+m5=m7+m6+m5
m10=m9+m4= m7+m6+m5+m4
m11=m10+m3= m7+m6+m5+m4+m3
m12=m11+m2= m7+m6+m5+m4+m3+m2
推荐：锰砂滤料电位滴定法测锰含量
